WX型微孔板消聲器為雙腔式結構，吸收頻帶寬，對各頻帶消聲量都較平直，消聲量大，特別對低頻部分消聲效果明顯，優于采用纖維性吸聲材料結構的阻抗復合式消聲器。

本系列消聲器接管法蘭口徑按全國通用通風管道規格（方形、矩形、圓形）構成相應的配套系列。有效長度一般為2000mm。也可以根據用戶要求生產，根據消聲量的要求，可在中間串接若干段，消聲器流速一般≤15m/s 為宜。

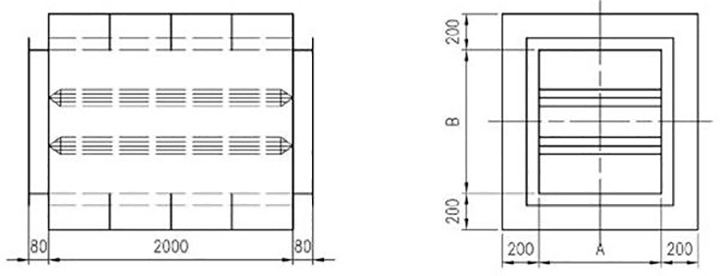

WX型微孔板消聲器結構示意圖

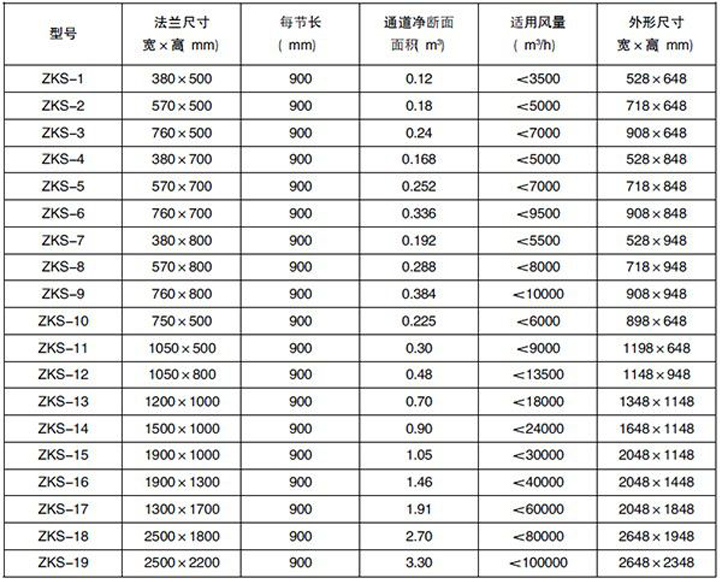

WX型微孔板消聲器性能規格表

注：

1、若需要更大規格的消聲器，可按國家標準風管所列法蘭尺寸設計制造；

2、鍍鋅鋼板風管法蘭寬度按2002 年規范制作，玻鎂風管法蘭管度按50mm制作；

3、為了同用戶的安裝尺寸保持一致，若用戶沒有注明，法蘭不打孔。

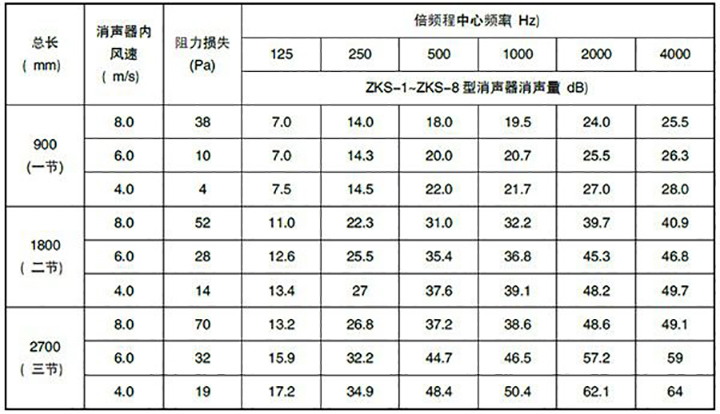

WX 型微孔板消聲器性能規格表
